P863C là mẫu cổng trượt tự động được nhiều khách hàng chọn lựa, nay được cải tiến cho phù hợp hơn với thân hợp kim nhôm chống gỉ, không cần hàn, giúp bền bỉ và thẩm mỹ vượt trội.

Cổng Trượt Tự Động Hồng Môn P863C - HONGMEN

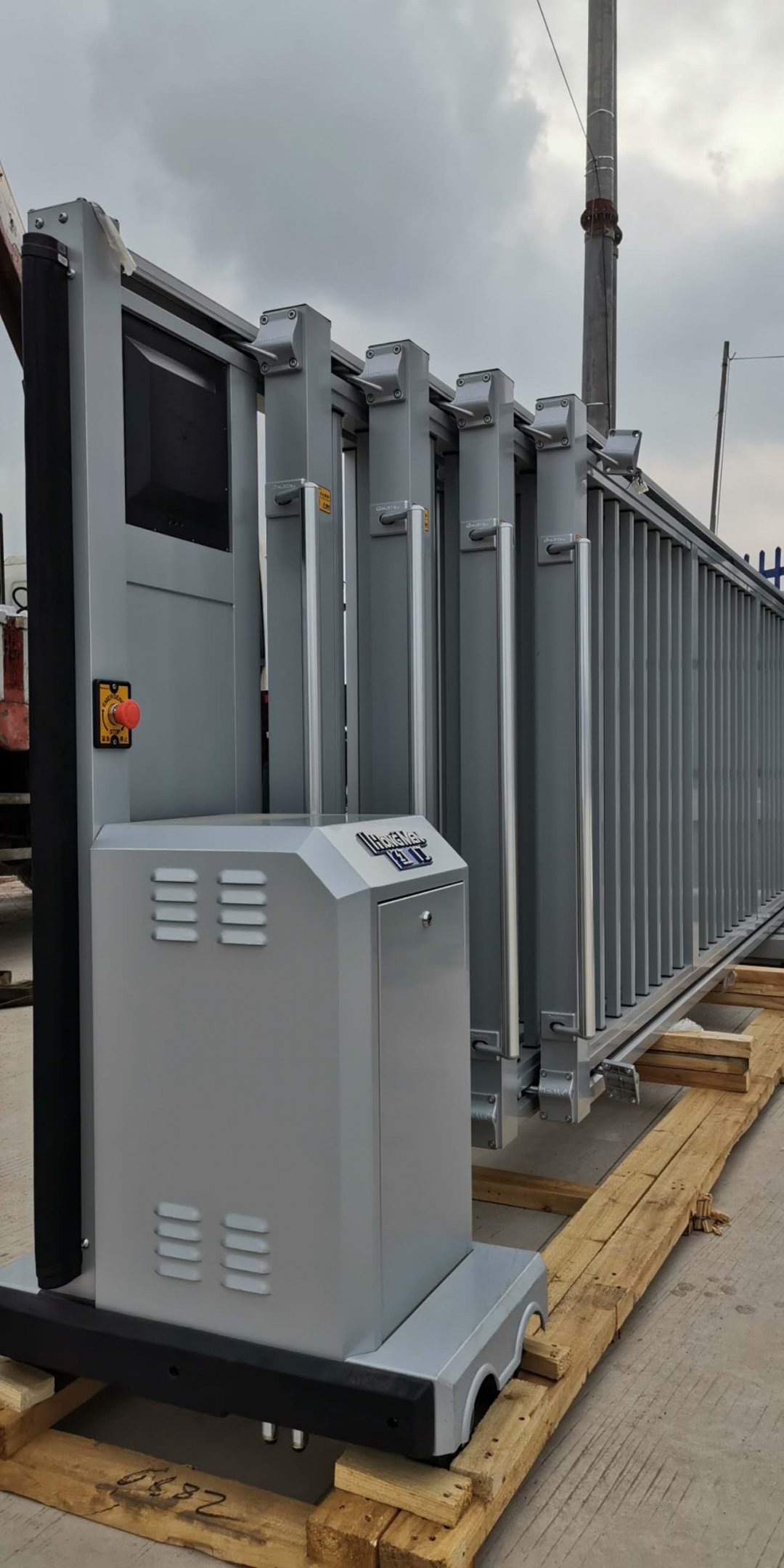

Phần đầu của đầu máy sử dụng thiết kế tích hợp một khối, phần sau thiết kế ống kéo bảo vệ, tổng thể đơn giản, trang nhã.

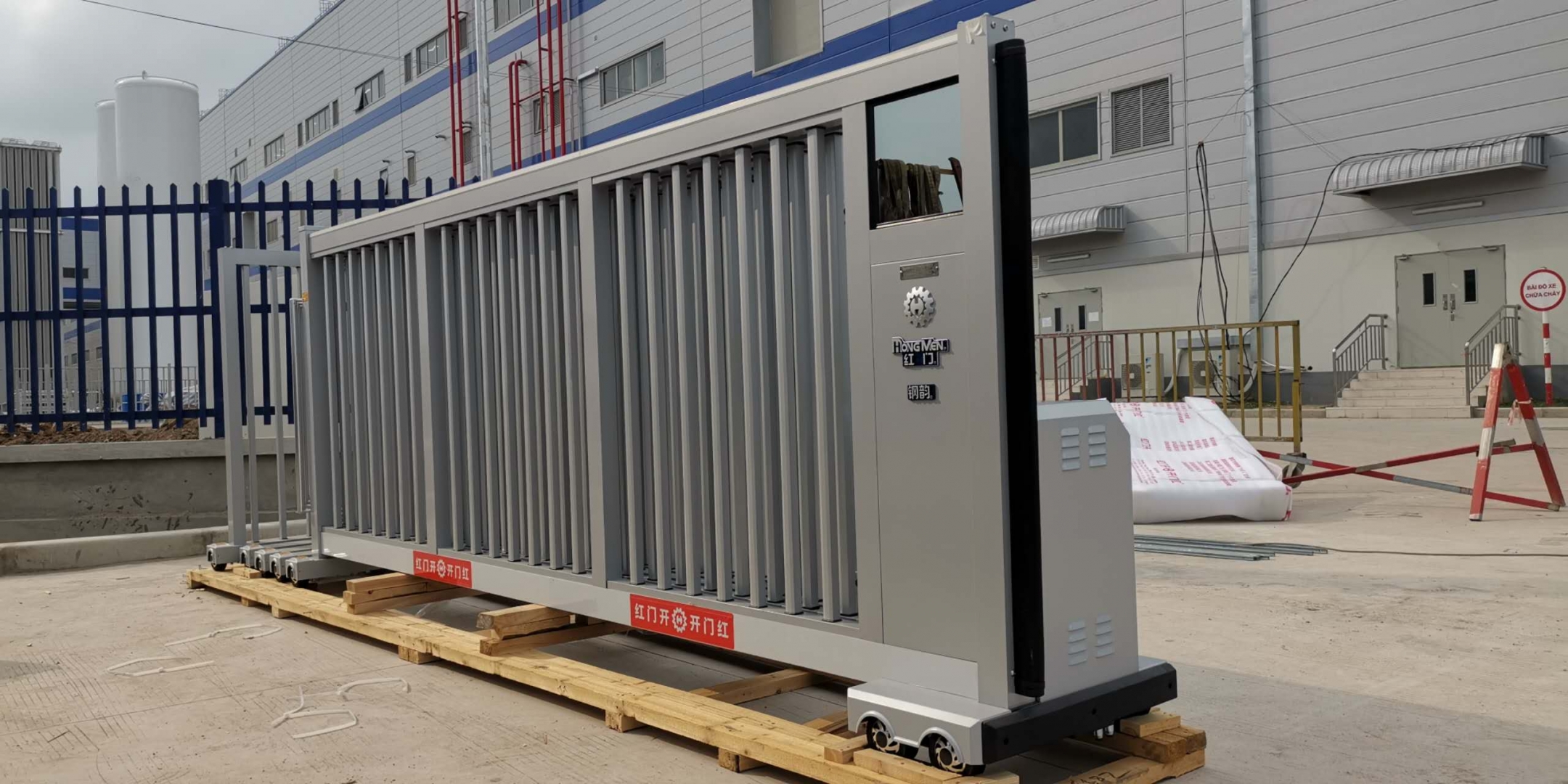

Thân cổng làm từ hợp kim nhôm, không gỉ sét, không hàn, nhiều tấm có thể gấp lại, khoảng trống mở lớn.

Tính Năng Của Cổng Trượt P863C

(1) Đặc điểm hệ thống truyền động cột trụ

+ Đầu máy phía trước thiết kế một khối, phía sau dùng ống bảo vệ, đơn giản và thanh lịch.

+ Đầu máy sử dụng truyền động, bánh xe đầu máy có đường kính lớn ∅210mm, đồng bộ với bánh thân cổng.

+ Truyền động bằng xích 10A, có thiết bị điều chỉnh độ căng xích.

+ Đầu máy trang bị đèn LED cảnh báo phía trên.

+ Có thể điều khiển từ xa thuận tiện khi sử dụng.

(2) Đặc điểm kết cấu thân cổng P863C

Vật liệu: Cổng trượt P863 hợp kim nhôm, không gỉ, không hàn, nhiều tấm gấp, khoảng mở rộng, khi đóng lại thu gọn, hình thức đẹp, chắc chắn, bền bỉ. Phù hợp với trường học, doanh nghiệp, cơ quan, nhà máy lớn, quảng trường, sân vận động,...

- Thân cổng P863C có thể mở rộng với nhiều kiểu gấp (2-5 tấm), hỗ trợ mở hai bên, đáp ứng nhu cầu cửa siêu lớn.

- Khung đế cổng trượt rộng, chống gió tốt, có móc chống gió, lắp được các loại ray như chữ I, hợp kim nhôm, hoặc thép.

- Bộ dẫn hướng phía dưới đảm bảo thân cổng luôn đi đúng trung tâm ray khi đóng/mở.

- Có công tắc từ giới hạn mở/đóng, thân cổng tự dừng khi tới điểm giới hạn.

- Thiết kế đặc biệt ngăn nước, bụi, tuyết vào khung trên/dưới.

- Có dải chống mài mòn ở dầm trên.

- Đi dây ẩn, an toàn điện.

- Có thể chọn kiểu thanh đứng, hoặc theo yêu cầu khách hàng.

►Hỗ trợ chọn motor AC hoặc DC24V không chổi than; điều khiển AC hoặc DC không chổi than.

(3) Tính năng an toàn

Hệ thống truyền động cột trụ hỗ trợ lắp LCD, camera, đèn chiếu, mở bằng nhận diện biển số, đóng bằng cảm biến mặt đất.

Hỗ trợ tích hợp: thẻ từ, vân tay, khuôn mặt, biển số xe, cảm biến mặt đất, báo cháy.

An toàn: cảm biến hồng ngoại chống va chạm phía trước/sau, chống leo, chống kẹp, ly hợp tay, chống quá dòng, dừng khẩn cấp, bảo vệ motor quá nhiệt/quá tải/rò điện, chống nhiễu.

Sơn phủ ngoài trời bằng công nghệ 2 lớp sơn – 2 lớp sấy, bền màu.

(4) Đặc điểm hệ thống điều khiển DC24V không chổi than

Dòng P863 có thể lắp hệ thống điều khiển DC24V an toàn (cấp nguồn bằng pin 24V từ biến áp nội bộ), đảm bảo điện áp an toàn, tránh rủi ro điện giật khi sử dụng lâu dài.

Bao gồm: pin, bo mạch điều khiển, motor không chổi than, sạc và giá đỡ. Sạc được lắp gọn trong ống khung sau.

● Motor 24V không chổi than:

Tự thiết kế motor và hộp giảm tốc.

Truyền động bánh răng, hiệu suất cao, độ bền dài lâu.

Motor DC24V hiệu suất cao, ít tiếng ồn.

● Bo mạch điều khiển:

Hỗ trợ nhiều cách điều khiển: nút nhấn, điều khiển không dây, RS485,...

Đảm bảo an toàn khi người/động vật tiếp xúc cổng.

Hỗ trợ nhiều chế độ: thẻ mở – cảm biến đóng, linh hoạt lựa chọn.

Bảo vệ motor: quá thời gian, điện áp thấp,...

Hỗ trợ kích hoạt trong trường hợp khẩn cấp (PCCC).

Màn hình LCD hiển thị trạng thái, dễ vận hành và sửa chữa.

Các đầu nối thiết kế đơn, tránh nhầm lẫn.

Tùy chọn thêm bộ phát hiện leo rào, cảnh báo khi có người vượt cổng.

Cảnh báo khi có người cố gắng đẩy cổng.

Cảm biến va chạm hồng ngoại tự động mở khi phát hiện người/xe.

Cảm biến kẹp: khi đóng mà phát hiện người/xe sẽ tự dừng.

Cổng điều khiển đèn báo DC12~30V.

Hồng ngoại tích hợp, mã hóa riêng, ngăn nhiễu.

● Bộ pin:

Pin lithium 24V, an toàn, không rò điện.

Cung cấp điện ổn định cho bo mạch và motor.

Có bảo vệ nạp/xả, chống quá nhiệt, chống ngắn mạch, ngủ đông, làm nóng tự động trong môi trường lạnh.

Thiết kế dễ tháo/lắp.

(5) Hệ thống điều khiển tích hợp AC:

Bộ điều khiển tích hợp dòng cổng trượt P863 là sản phẩm đa năng do Hồng Môn phát triển, sử dụng vi điều khiển hiệu suất cao.

Điều khiển bằng 1 dây ngoài dây nguồn.

Tự ngắt nguồn khi tín hiệu giới hạn lỗi, bảo vệ hệ thống.

Mạch dập hồ quang bảo vệ rơ-le.

Chống leo: cảm biến ở khung cổng, cảnh báo sau 4 giây khi có người trèo.

Cài đặt thời gian trễ khi đóng để căn chỉnh đầu máy và trụ.

Dải chống va chạm: khi gặp vật cản sẽ lùi lại 4 giây.

Xuất tín hiệu trạng thái mở/đóng cho màn hình ngoài.

Cổng điều khiển đèn cảnh báo 220VAC.

Cơ chế chống kẹp: lắp ở 4 góc trước/sau thân cổng, gặp vật cản sẽ dừng.

Hồng ngoại chống va chạm: dừng ngay khi phát hiện vật thể khi mở hoặc đóng (có thể cài đặt).

Thông tin liên hệ & tư vấn kỹ thuật

Liên hệ Hồng Môn để được tư vấn miễn phí và khảo sát lắp đặt tại công trình:

CÔNG TY TRÁCH NHIỆM HỮU HẠN HỒNG MÔN

Hotline: 0919.661.118 - Email: hongmenkd1@hongmen.com.vn

Website: https://hongmen.com.vn

HỆ THỐNG CHI NHÁNH VÀ SHOWROOM CỦA HONGMEN TRÊN TOÀN QUỐC:

Trụ Sở Chính: Số 38, Đường Số 46, P. Tân Tạo, TP. HCM.

Hà Nội: Số 02 - Lô TT2 Khu nhà ở Thạch Bàn, P. Thạch Bàn, TP Hà Nội.

Cần Thơ: 151/26C Trần Hoàng Na, P. Hưng Lợi, TP. Cần Thơ.

Đà Nẵng: 96 Tố Hữu, Phường Hòa Cường Nam, TP. Đà Nẵng.

• Điện nguồn: 220V±10%, 50Hz-60Hz
• Nhiệt độ môi trường sử dụng: -25°C ~ +65°C
• Độ ẩm môi trường: ≤90%
• Tốc độ vận hành thân cổng P863C: 18m/min
• Tỷ lệ giảm tốc: 30:1
• Công suất ngạch định Motor : 300W
• Tốc độ xoay ngạch định Motor: 1400r/min
• Cấp phòng hộ Motor: IP44
• Cấp cách điện Motor: B
• Cự li điều khiển 50M

Xin lưu ý: Thông tin trên chỉ mang tính chất tham khảo, bạn nên kiểm tra lại để đảm bảo tính chính xác.
